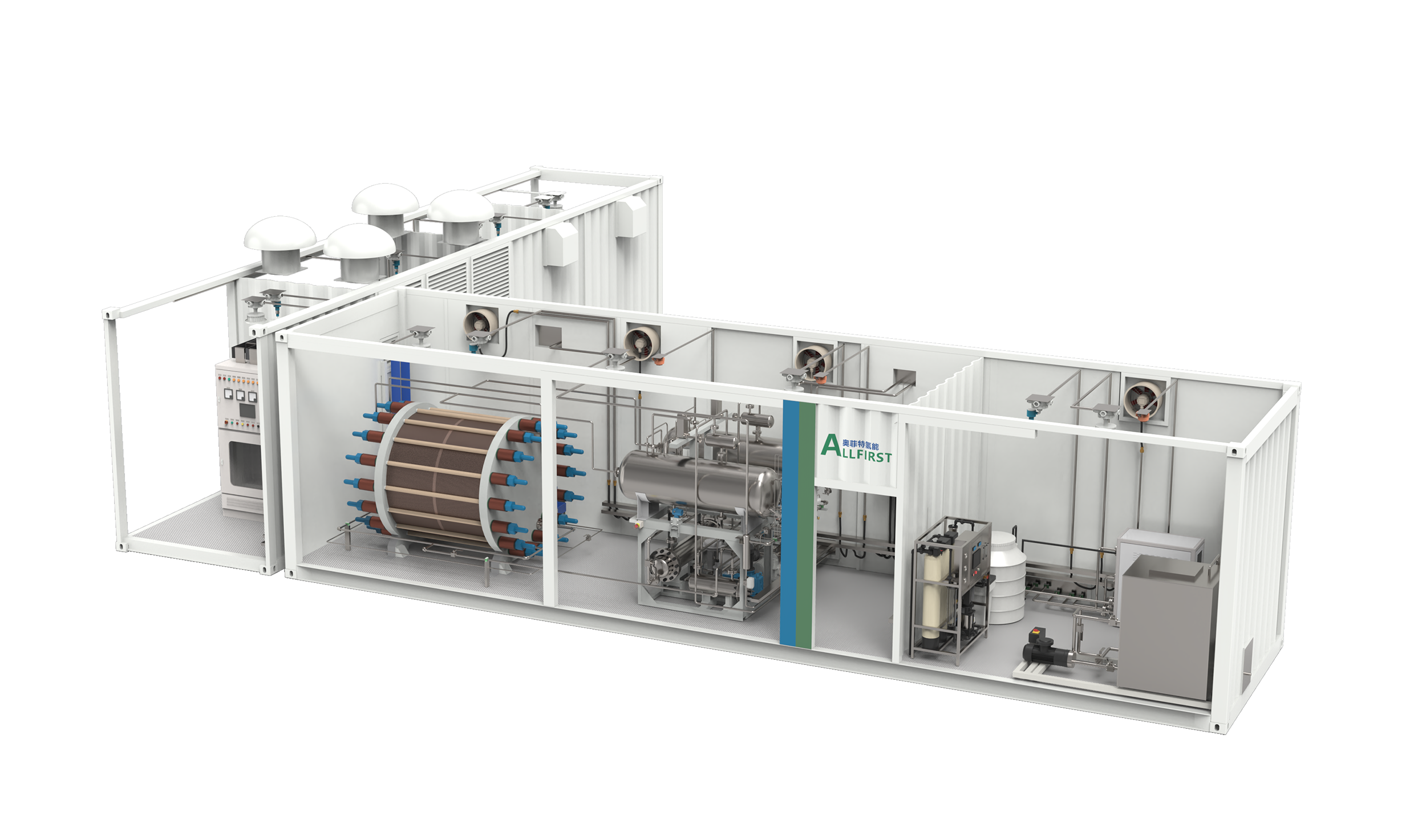

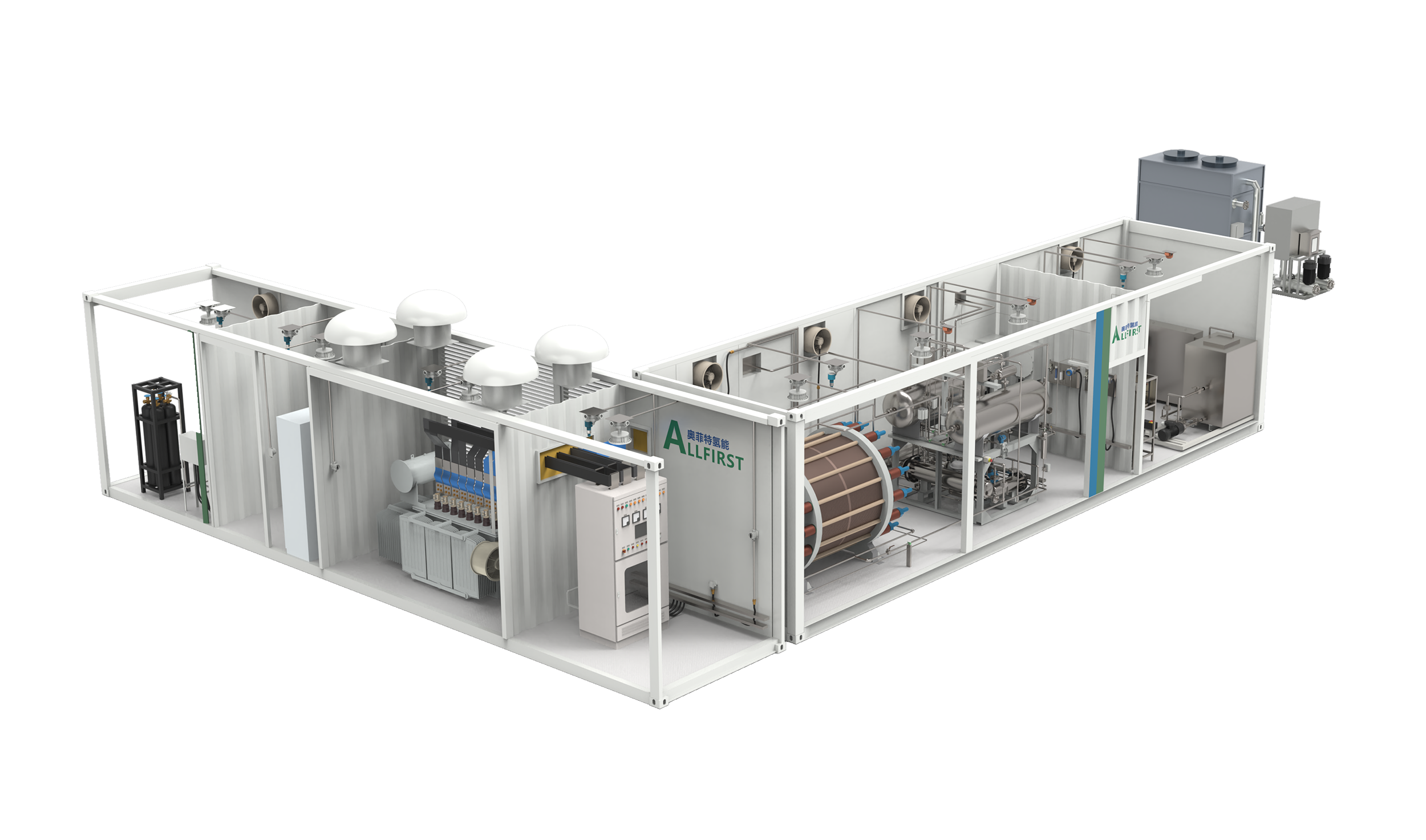

集装箱式水电解制氢系统其特点包括结构紧凑、易于安装和移动。该系统整合了电解槽、气液处理器、三塔纯化设备、控制柜、整流柜和变压器于一个40尺的集装箱中。用户只需接入水、电、气,即可随时随地制氢。此外,该系统可生产高纯度氢气,纯度高达99.999%,露点达到-70℃。

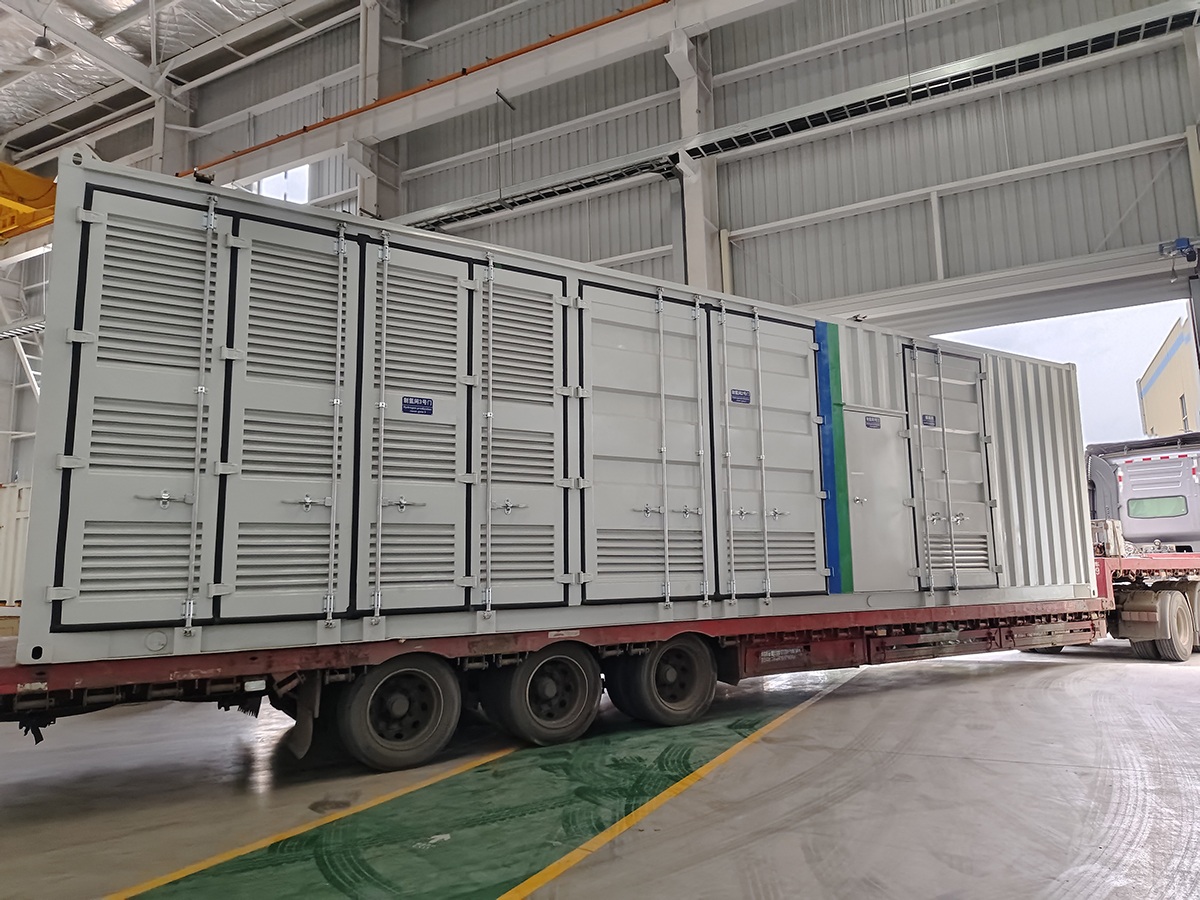

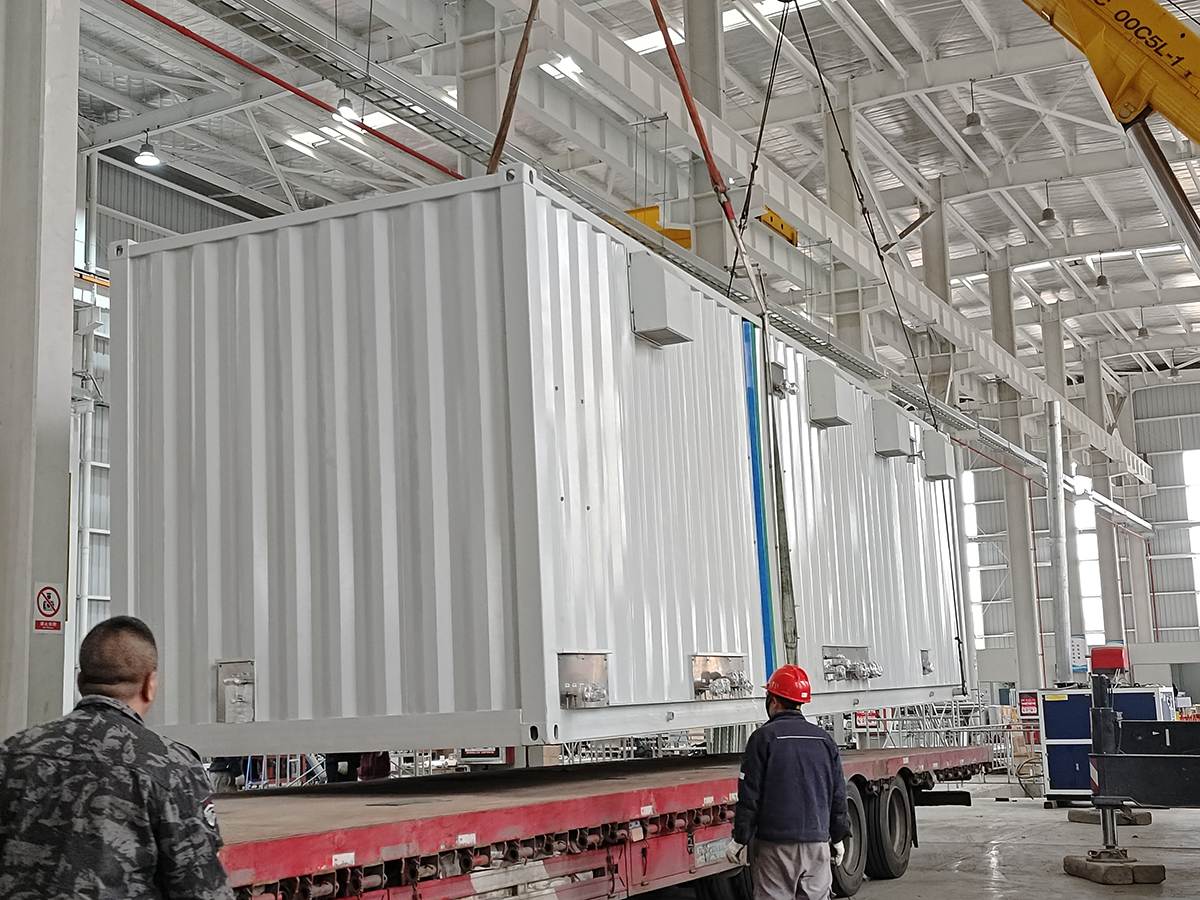

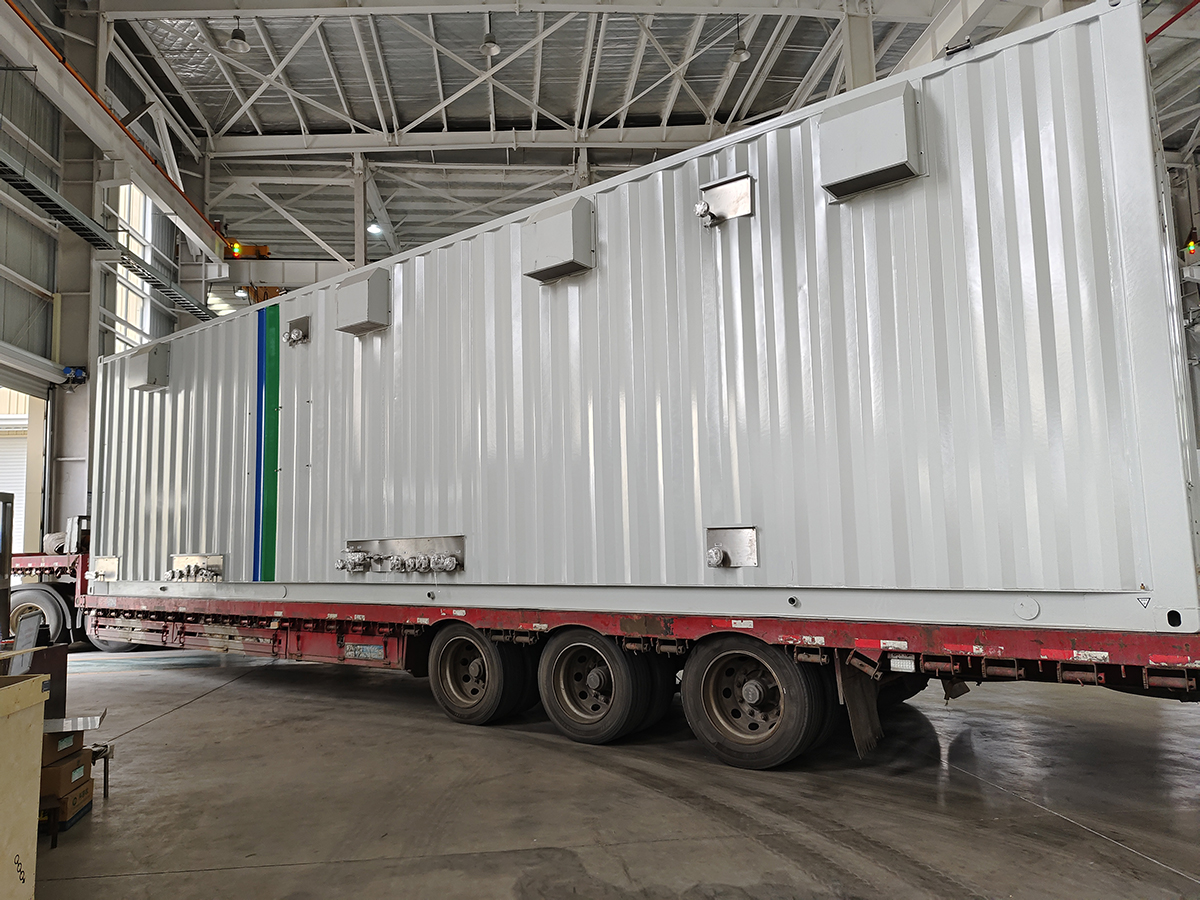

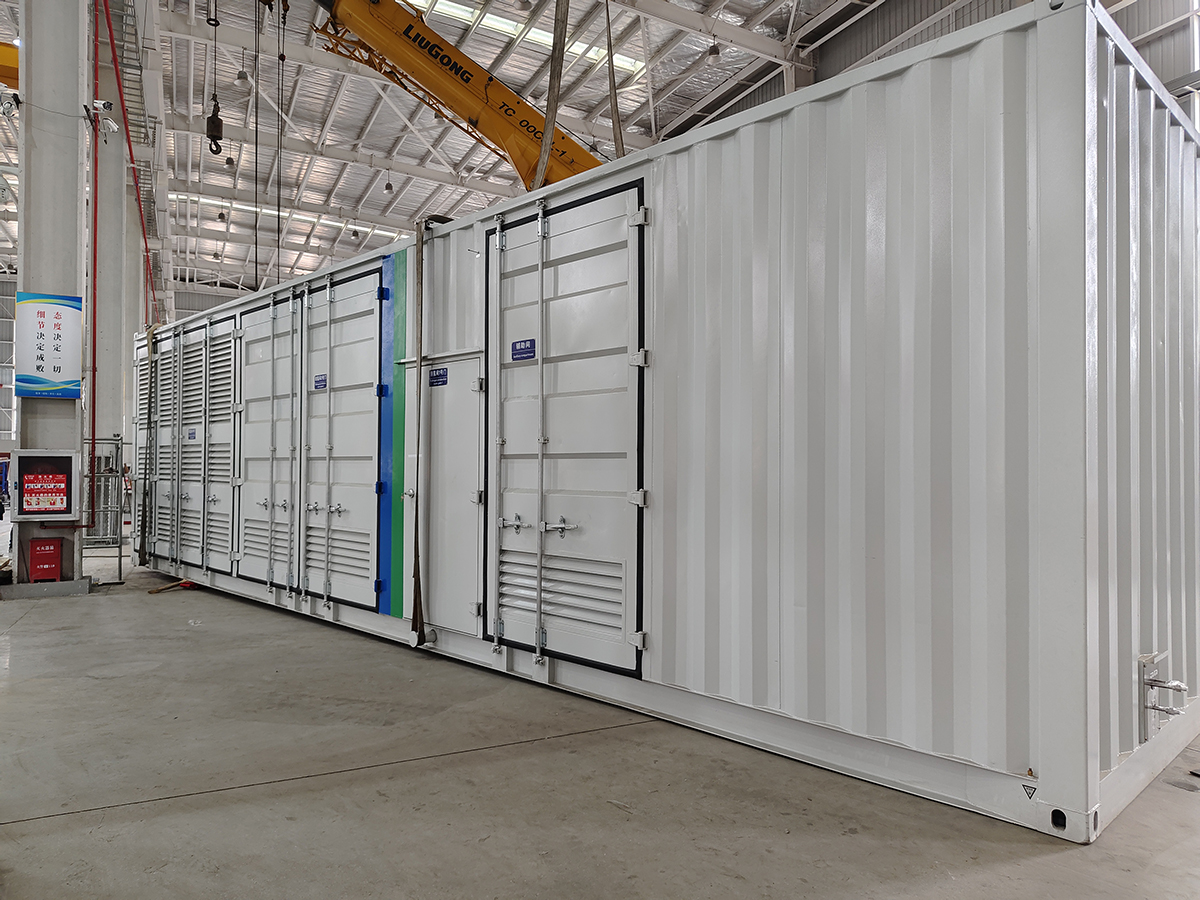

200标方集装箱式制氢系统,是一款自主研发、设计和生产的兆瓦级柜式模块化制氢系统。该系统占地面积约30平方米,包含2台电解槽、1套后处理框架、1套控制系统和1套纯化系统。它的核心部件电解槽采用非金属极框和全新一代隔膜,效能转化率高。每小时可生产200标方氢气,氢气纯度高达99.999%,可满足燃料电池使用。
参数/系列 | HG | HGB | HGC | HGD | HGE | HGF | HGG |
工作压力 | 3.2MPa | 1.6MPa | |||||
氢气产量(m3/h) | 5 | 10 | 20 | 60 | 100 | 200 | 1000 |
氧气产量(m3/h) | 2.5 | 5 | 10 | 30 | 50 | 100 | 500 |
额定总电流(A) | 500 | 920 | 1670 | 2480 | 4600 | 6600 | 8000 |
额定总电压(V) | 50 | 52 | 56 | 114 | 102 | 142 | 640 |
碱液循环泵(m3/h) | 0.4 | 0.6 | 1 | 3 | 5 | 8 | 25 |
冷却水消耗量(t/h) | 1 | 2 | 4 | 12 | 16 | 28 | 80 |
稀碱用碱量(Kg) | 30 | 60 | 180 | 230 | 460 | 1000 | 3200 |
浓碱用碱量(Kg) | 60 | 120 | 400 | 500 | 1000 | 2200 | 6400 |
变压器容量(KVA) | 45 | 80 | 200 | 500 | 800 | 1600 | 6300 |
